摘要：MC68EN360芯片是Motorola公司生產的一款專用通訊芯片，廣泛應用于通訊設備，其接口方式靈活、支持通訊協議多、運行速度快、功能強大。在以太網為主流的LAN中，無論在現場布線階段或運行維護階段，都需要檢測、確認和排除故障。一般的解決辦法是先查電纜，再查終端。電纜的測試有很多指標和標準可以參照，簡單來看，無非是衡量是否適合以太網上的通訊，只需用兩臺有通訊協議的設備測試一下協議的運行情況即可；而終端的檢測方法一般主要是檢查其IP連同性如何。因此，故障的判斷很大程度上用IP連同性的方法就可以解決問題。本篇文章描述了如何用MC68EN360芯片做一個可以檢測以太網的儀器，在實現功能的同時，又要求操作簡單、成本低、擴展性強。

    關鍵詞：RISC 以太網 IP連同性 現場布線 TCP/IP協議

一、 MC68360芯片介紹

    MC68360是一個高度集成的32位通用通訊控制器，廣泛應用于通訊設備中。其主要特征如下：

    * 外頻為25M或者33M，在25M的情況下每秒可以執行4.5M條指令。

    * 32位數據總線，兼容8位和16位操作。

    * 有32條地址線，尋址空間可以達到4G。

    * 支持Slave 模式，即被動模式操作。

    * 直接存儲芯片，多可以達到8個（可以為SRAM或DRAM），可以給 每個Bank分配一個片選線CS。

    * 4個16位定時器或者2個32位定時器。

    * 2個獨立的DMA接口。

    * 三個并行口，I/O口多達46根。

    * 7個外部中斷源。16個內部中斷源，可編程優先級。

      4個SCC(Serial Communication Controller)口。2個SMC（Serial Management Controller）口。

      SCC口支持協議：

      -Ethernet/IEEE 802.3 Optional on SCC1 (Full 10-Mbps Support)

      -HDLC/SDLC 1 (All Four Channels Supported at 2 Mbps)

      -HDLC Bus (Implements an HDLC-Based Local Area Network (LAN))

      -AppleTalk 2

      -Signaling System #7

      -Universal Asynchronous Receiver Transmitter (UART)

      -Synchronous UART

      -Binary Synchronous Communication (BISYNC)

      -Totally Transparent (Bit Streams)

      -Totally Transparent (Frame Based with Optional Cyclic Redundancy Check (CRC))

      -Profibus (RAM Microcode Option)

      -Asynchronous HDLC (RAM Microcode Option)

      -DCMP 3 (RAM Microcode Option)

      -V.14 (RAM Microcode Option)

      -X.21 (RAM Microcode Option)

      SMC口支持協議：

      -UART

      -Transparent

      -General Circuit Interface (GCI) Controller

      -Can Be Connected to the Time-Division Multiplexed (TDM) Channels

    * 240個管腳。PQFP封裝。

    360的結構框圖如右圖所示。它主要有三個內核組成：CPU32+、SIM60及其CPM。

     CPU32+是直接支持內部32位總線的CPU。允許字節、字，雙字等操作方式。并且可以在起始奇地址進行存取操作CPU32+會自動完成對應需要的總線周期。

    SIM60負責總線控制，例如外部DRAM的控制和SLAVE模式控制等。

    CPM由一個CP(Communications processor)、兩個IDMA控制器、四個一般目的定時器組成。CP控制通訊接口、定時器等。CP有一個RISC處理器，4個SCC口、兩個SMC口、一個2.5K的雙端口內存、一個中斷控制器、三個并行口、四個獨立的波特率生成器，和14個支持SCCs、SMCs和SPI的serial DMA channels。

二、 以太網測試器的設計

    以太網測試器要完成的主要功能為測試IP連同性。因此TCP/IP協議至少要做到網絡層（IP層），要能收發ICMP相關報文，而且測試設備必須要有良好的人機界面。歸結起來，硬件包括以下部分：

    * 以太網接口（由于360只支持10M速率以太網，因此測試器的以太網接口為10M）。

    * 鍵盤板。

    * LCD字符顯示器。

    軟件包括：

    * 以太網驅動程序。

    * 鏈路層協議，如ARP、RARP等協議。

    * IP協議，包括ICMP協議。

    * 鍵盤驅動程序。

    * LCD顯示驅動程序。

    * 主控制程序。

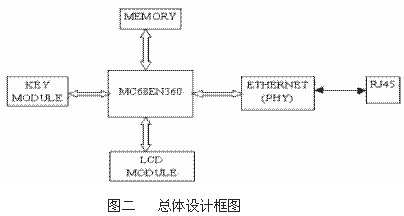

    硬件的總體框架如下圖（圖二）：

    以太網接口芯片可以有很多選擇，如LXT901、AC101-QF/TF等都可以滿足要求?？紤]到供貨等原因，要盡量選擇市面上比較容易買到的芯片。

三、 軟件實現

    測試系統的軟件設計工作，除了包括TCP/IP的一部分協議以外，還有人機接口的界面及其主控制程序。對于360來說，需要一個嵌入式操作系統的平臺來支持程序的運行，支持360的實時操作系統有VRTX、pSOS、VxWorks等。這些操所系統都是多任務的，實現起來大同小異。整個軟件的層次結構如圖三所示：

    整個軟件分為六個部分：主控制程序、LCD、KEY、IP協議，鏈路層協議和以太網驅動程序。

    KEY為層任務，它的上層任務為LCD。IP下層有一些其它的任務。

    另外還有一些其它的一些任務，如定時器，任務管理等，這兩個任務和其它任務沒有直接底上下級關系。

    在IP層：我們實現的基本功能為能發送和接收ICMP報文。在TCP/IP協議上必須實現以下協議：
鏈路層：

    ARP：地址轉換協議，把IP地址轉換成物理地址。

    RARP：逆向地址轉換，把物理地址轉換成IP地址。

    網絡層：

    IP：把鏈路層的數據進行分用，或者把數據報文封裝后發給鏈路層；并要實現簡單的靜態路
由。

    ICMP：Internet控制報文協議。主要是實現ICMP回顯請求報文。

四 結論

    從以上可以看出，MC68EN360這一系列的通訊專用芯片的功能十分強大，以太網測試器實際上只用到了360的很少一部分功能，這為以后的功能擴展提供了很多余地，比如可以增加一個串口用來和上位機軟件通訊，實現更強的分析功能和程序升級等；還可以增加線路測試的功能及更強的協議測試功能等，這些對360來說，都是可以在硬件上實現的
