可使TPS61150/1支持18V高輸入電源電壓的應用方案
出處:jsw 發布于:2007-06-02 16:43:12

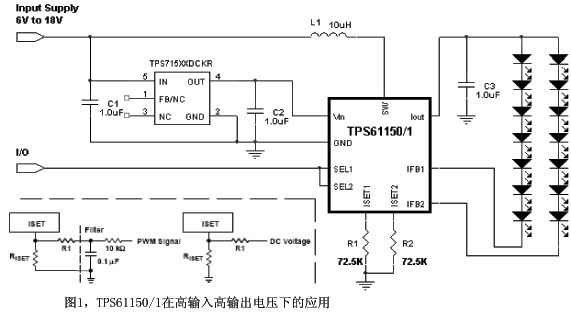

需要大顯示屏的手持設備,其電源可能有三節鋰電池組成,輸
|
|



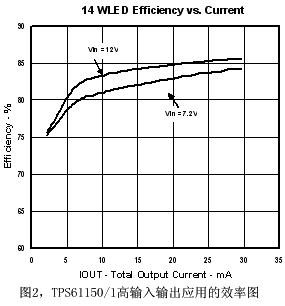

TPS61150/1能夠支持PWM調光和模擬調光兩種調光方式。TPS61150/1采用有源電流鏡像電路控制輸出電流。當驅動器處于關閉狀態時,輸出電容只能通過芯片和白光LED的漏電流進行放電。所以TPS61150/1大大減小了輸出電容在PWM調光時的紋波,從而避免由于陶瓷電容壓電特性導致的噪音的發生。如果采用模擬調光,用一個直流電壓或者PWM信號改變ISET接口的輸出電流。輸出的電流計算公式如下式所示:
DC信號;
PWM 信號;其中,KISET為有源電流鏡像電路比值,典型值為900;VDC用于模擬調光的直流電壓;VPWM用于模擬調光的PWM信號的峰峰值;RISET、R1為輸出電流設置電阻,一般在千歐姆級。
