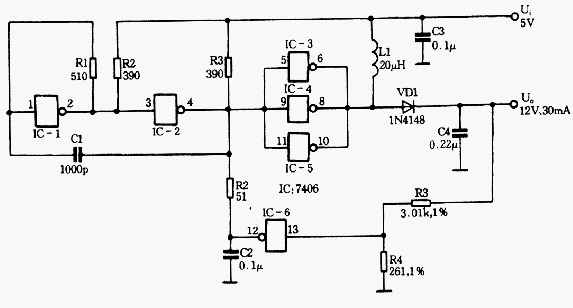

如圖所示是一種廉價的5V轉換成12V的調壓器電路。由六只反相器構成DC－DC轉換器，其組成包括振蕩器、電源開關和誤差放大器。

       此電路的負載調節率優于1％，而溫度從0度增至50度時輸出電壓只變化7％。IC－l和IC－2組成振蕩器，開關頻率小于1MHz。振蕩器輸出驅動并聯反相器IC-3、IC－4、IC－5，并聯輸出有較高的開關電流和輸出功率。IC的內部輸出晶體管與L1和VD1組成增強轉換器，當輸出為低電平時，L1的下部接地，流過線圈內電流增大；當輸出為高電平時，能量?jī)?chǔ)存在線圈內促使VD1正極電壓升高，VD1導通，對C1充電，使C1兩端電壓升到12V。IC－6起調節作用，利用反饋電阻R1和R2監測輸出電壓。當輸出升高促使IC－6的輸人超過TTL閥值（約1.2V ）時，IC－6的輸出轉為低電平，使輸出級不工作。當輸出電壓下降而低于12V時，IC－6使振蕩器驅動功率開關。

  &n

bsp;    每個反相器的輸出電流不要超過40mA，三級并聯可得120mA。

       圖中L1為片狀電感，規格2mmx2.5mm，型號為松下PINELT－PC130KF。
