引言

雙管正激變換器由于具有開關電壓應力低，內在抗橋臂直通能力強，可靠性高等優點，被廣泛應用于高輸入電壓的中、大功率等級的電源產品中。在開關電源系統中脈寬調制器的設計是一個關鍵問題，本文所述系統采用的脈寬調制器是美國硅通用公司的第二代產品SG3525，這是一種性能優良，功能齊全，通用性強的單片集成PWM控制器。由于它簡單、可靠且使用方便靈活，大大簡化了脈寬調制器的設計及調試。

1、雙管正激變換器的特點

雙管正激變換器的拓撲結構如圖1所示。其基本工作原理為：S1與S2同時導通，同時關斷。S1與S2導通時電源經變壓器向負載輸出功率并使C充電。S1及S2關斷時，輸出電流經D4續流，同時變壓器繞組的勵磁電流經D1-VIN-D2向電源返回磁能。由于D1和D2的導通使開關管S1和S2承受的電壓僅為電源電壓。這種雙管單端正激電路雖然多用了一個開關管，但其電壓較單管的低了一半，同時變壓器少了一個磁通復位繞組，所以適用于具有較高輸入電壓的場合。

圖1 雙管正激電路拓撲圖

2、SG3525的功能介紹以及應用

隨著電力電子技術的發展，各種大功率全控型器件相繼問世，其中MOS型功率晶體管發展非常迅速，由于它具有高耐壓，低驅動功率，良好的頻率響應特性和開關時間短等優點，常常在開關穩壓電源和直流斬波電路中用作開關管。開關管的控制方式采用脈沖寬度調制（PWM）方式。美國硅通用電氣公司設計了適用于高頻功率MOS管驅動的第二代集成電路脈沖寬度控制器，其中SG3525可用于驅動N溝道的功率MOS管。

由圖2的結構框圖可見，SG3525主要有基準穩壓源、振蕩器、誤差放大器、PWM比較器和鎖存器、分相器、或非門電路和圖騰輸出電路等幾大部分組成。

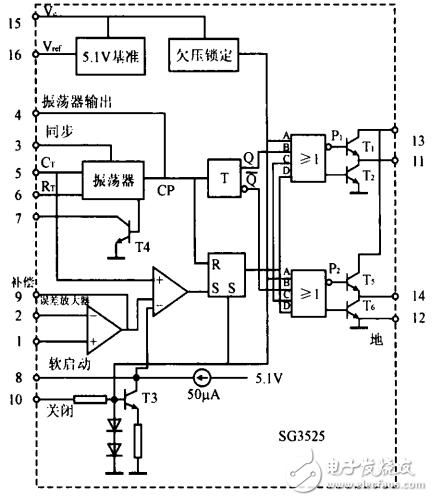

圖2  SG3525內部結構圖

2.1、SG3525基本工作原理和應用特點

SG3525的振蕩器通過外接時基電容和電阻產生鋸齒波振蕩，同時產生時鐘脈沖信號，該信號的脈沖寬度與鋸齒波的下降沿相對應。時鐘脈沖作為由T觸發器組成的分相器的觸發信號，用來產生相位差為180毅的一對方波信號。

SG3525是在SG3524的基礎上改進而來的，它克服了SG3524的不足，成為第二代集成電路脈沖寬度調制器，其獨特的應用特點主要有以下4點：

（1）欠壓鎖定功能；

（2）軟啟動功能；

（3）系統的故障關閉功能；

（4）死區時間可調功能。

2.2、SG3525在雙管正激開關電源中的應用

根據SG3525各腳功能和雙管正激電路開關管控制規律，接有如圖3所示的SG3525外圍電路。腳5、腳6、腳7的電容、電阻值決定了振蕩器的振蕩頻率。腳1和腳2為SG3525的誤差放大器的反相和同相輸入端，現均通過一個電阻接地，讓它處于不工作狀態，因為本控制電路的誤差放大器采用的是TL431，其原因是由于隔離反饋電路采用的是比較普遍的光隔離器。副邊的誤差放大器通常采用的是TL431，它的內部有一個具有溫度補償的電壓參考源和一個放大器，反饋電路如圖4所示。

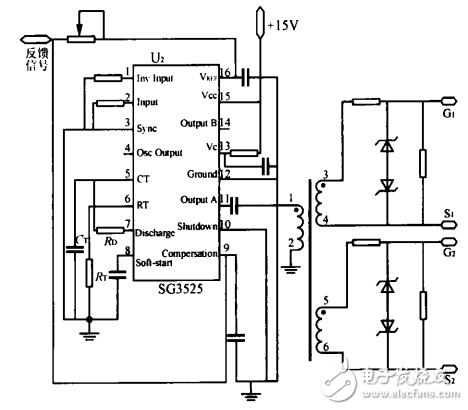

圖3 SG3525在雙管正激電源中的應用

圖4  光隔離的電壓反饋電路圖

SG3525的腳8接不同的對地電容時軟啟動的時間不一樣。例如10滋F的電容所對應的軟啟動時間為0.58s，22滋F的電容所對應的軟啟動時間為1.26s等。反饋信號直接送入腳9（即PWM比較器的反相輸入端），和振蕩器輸出的三角波進行比較輸出PWM波。由于雙管正激電路的兩個主開關管是同時導通和同時關斷，而SG3525的腳11和腳14輸出的是兩路占空比相等，但相位互差180毅的驅動波形。所以只用其一路輸出。

3、啟動電路的改進

對離線式開關電源，如果啟動電路始終從電源輸入線獲取電流，會產生很可觀的損耗，特別是在高輸入電壓的場合下，啟動電阻的熱損耗很大，所以本文采用的啟動電路在電路穩定工作后就切斷啟動回路，其結構如圖5所示。工作原理主要是當整個電源進入穩定工作狀態后，SG3525的工作電源可以從變壓器的附加繞組上獲取，使得此時的三極管基射極和發射極上的二極管反偏，這樣就完成了對啟動電流的切斷過程。

圖5  高輸入電壓的雙管正激電路的自啟動電路

4、實驗結果

為了驗證基于SG3525來實現雙管正激變換器的可行性，選擇合適的器件參數對這種控制方法的實現進行了實驗驗證。輸入電壓為400~800V，輸出電壓為24V，額定輸出電流為6A，頻率為35kHz。實驗波形如圖6~圖9所示。

圖6為SG3525的一路輸出波形。開關頻率為35kHz，要改變其頻率很簡單，只需調節SG3525振蕩器的頻率即可。

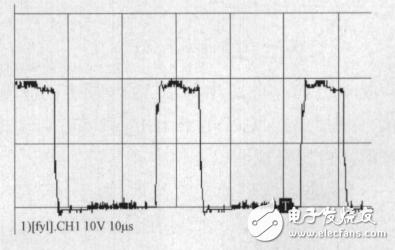

圖6  SG3525腳11輸出的PWM波形

圖7為輸入電壓增加后MOS管驅動脈寬的變化，分別為輸入電壓等于420V和570V時的驅動波形。由此可說明以下兩點：

（1）此驅動波形為交流波形，由于SG3525的輸出波形是單極性的，而脈沖變壓器是不允許有直流成分存在，其后接一個隔直電容后再來驅動MOS管，故開關管的驅動波形變?yōu)榻涣鞑ㄐ危?/p>

（2）隨著輸入電壓升高為570V時驅動MOS管導通的脈寬變窄，使得輸出電壓穩定在恒定值。

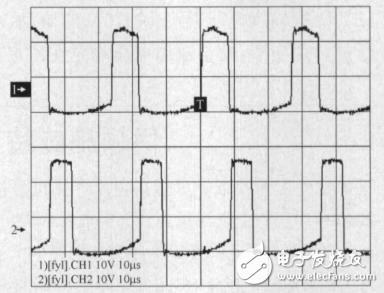

圖7  MOS管驅動脈寬的變化

圖8為輸出電壓等于24V的直流波形。

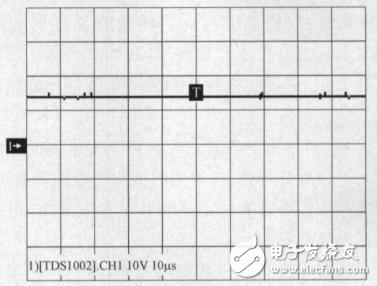

圖8  輸出電壓的直流波形

圖9為輸出電壓為24V的交流紋波，可見紋波小于40mV，電壓尖峰也小于150mV。

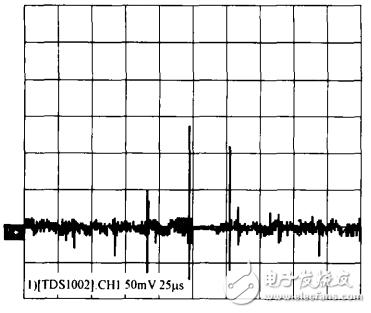

圖9  輸出電壓的交流紋波

5、結語

實驗證明：基于芯片SG3525來實現雙管正激穩壓電路是可行的，且性能可靠，調節方便，實測的各點波形與理論波形相符，運行效果良好。
