摘要：采用無差拍電壓空間矢量控制法來分析有源濾波器的濾波性能，給出該方法的控制策略，包括空間矢量脈寬調制（SVPWM）算法以及無差拍原理。該方法可以用來抑制和消除采樣與計算方法的延時對控制的影響。Matlab仿真結果表明：SVPWM調制與無差拍控制結合用于有源濾波控制可以明顯改進補償?shù)膭討B(tài)性能，提高濾波效果。實驗結果證明該方法可行，且具有較好的實時性。

　　0 引言

　　有源電力濾波器（Active Power Filter,APF）作為一種用于動態抑制諧波的電力電子裝置，其能夠同時補償多次諧波電流，能實時控制、自動跟蹤非線性電流并加以控制，有較快的動態響應速度，且具有改善三相不平衡度的優點。對于有源濾波器諧波電流檢測與補償電流的發生是其極為關鍵的技術。

　　有源電力濾波器的電流控制一般采用PWM（PulseWidth Modulation）模式，目前常用的PWM 控制方式有滯環電流控制（Current Follow Pulse Width Modulation,CFPWM）、三角波電流控制（ΔPulse Width Modulation,ΔPWM）和電壓空間矢量脈寬調制（Space Vector PulseWidth Modulation,SVPWM）三種技術。對于SVPWM 其控制方法的優點主要在于：提高逆變器直流側電壓的利用率，減小開關器件的開關頻率以及減少諧波成分，而且此方法更易實現數字化。因此，逆變電路控制常采用此種方法。在APF的應用中，SVPWM常與滯環比較，PI調節器以及無差拍等結合應用。本文采用無差拍SVP-WM 控制策略，對APF 的電流進行補償控制，以獲得較好的動態補償效果。

　　1 電力有源濾波器諧波檢測方法

　　有源濾波器的諧波電流檢測方法由時域和頻域檢測法構成。時域檢測法主要分為：有功電流分離法和基于瞬時無功功率原理的p-q 法，ip-iq法以及d-q 法等。頻域檢測法主要有FFT法和諧波濾波器法等。

　　對于本文研究主要是采用ip-iq法來對電力有源濾波器進行分析研究，由圖1可看出其原理。圖中虛線框內為直流側電壓反饋控制部分，正余弦信號sin ωt 和-cos ωt 由鎖相環PLL發生電路產生。其中sin ωt 與a相輸入電壓ua同相；逆變電路直流側電壓的給定值為Ucr,Ucf 是反饋值，將這兩路信號之差經過PI調節器進行調節，所得到的Δip疊加到瞬時有功電流的直流分量中，經過運算得出指令電流ih 中所含基波有功電流，從而令APF直流側與交流側進行能量互換，從而將Uc調整到給定值。對于電力有源濾波器而言，濾波器逆變器直流側信號與交流側信號的能量交換是本文研究的關鍵。

　　2 無差拍控制簡介

　　SVPWM 控制是用指令電流ic*（k） 代替補償電流ic*（k+1）使k 時刻的補償電流在k+1時刻完全跟蹤上指令電流，但這樣會存在一拍的滯后。而基于SVPWM的無差拍控制則在k 時刻預測出k+1時刻的指令電流值，并以此代替補償電流，通過SVPWM控制算法產生PWM 脈沖信號以控制變流器開關器件的通斷，從而使每一時刻輸出的補償電流等于其指令電流，實現了實時控制。無差拍SVPWM的控制原理如圖2所示。

　　式中：ts為采樣周期；ic*（k+1）和u*（k+1）分別為k+1采樣時刻有源電力濾波器的指令電流與參考電壓。

　　為了能夠在k 時刻得到u*（k+1），須在采樣時刻的基礎上提前預測出ic*（k+1）。再算出u*（k+1），通過SVPWM方法得到合適的有源濾波器逆變器脈沖控制信號，從而達到電流跟蹤控制目的。

　　3 SVPWM原理與實現

　　3.1 逆變器矢量的定義

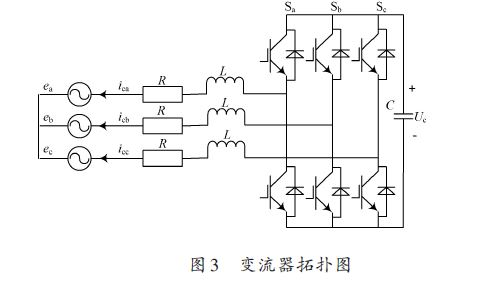

　　圖3為并聯型APF拓撲結構圖，其3個橋臂分別定義為a,b,c.

　　定義開關變量用Sa、Sb、Sc來表示，用“1”表示同一橋臂的上橋臂開關導通，用“0”表示同一橋臂的下橋臂開關導通，如“100”表示a相的上橋臂導通、b相的下橋臂導通、c相的下橋臂導通。則三相電壓可表示為：

　　根據開關器件的導通狀態可得出8種開關狀態，其在在α-β坐標系上的分布如圖4所示。

　　3.2 SVPWM算法實現

　?。?）參考矢量Uref扇區的判定

　　圖4把6種有效狀態所圍成的6邊形分成6個扇區，分別稱為I、Ⅱ、Ⅲ、Ⅳ、Ⅴ和Ⅵ。

　　通過α-β坐標系中的Uα與Uβ進行運算得出Uref所在扇區N 的值。通過3 2 的變換等式如式（6）所示。

　　由式（6）得出，矢量Uref可通過Uα和Uβ來表示。定義變量A,B,C:若U1>0,A=1 否則A=0;若U2>0,B=1,否則B=0;若U3>0,C=1,否則C=0.通過將A,B,C 的數值帶入到式N=A+2B+4C 中得到所對應的扇區。

　?。?）參考矢量Uref的基本矢量作用時間計算

　　在圖4中，設參考矢量Uref位于六邊形扇區Ⅲ中，相鄰的矢量為U1（100）、U2（110），設t1與t2分別為其作用時間，T1為SVPWM的調制周期1.通過伏秒平衡原則，可以得出：

　　在實際情況中，系統中的電流有可能發生較大的突變現象，使得數字電流環中的參考電壓矢量超出變流器輸出的電壓，因此判斷其是否飽和是確保合適的空間矢量調制方法。若t1+t2≤Ts,則無需糾正，有：

　　式（12）中的T0為零矢量的作用時間。

　?。?）變流器觸發方案

　　選擇適當?shù)目臻g基本矢量作用時間切換點調制方案是脈沖產生的前提條件。本文采用對稱七段式PWM方式，即以零矢量000作為開關周期的起始與結束，111為中間矢量，在實際系統中應當盡可能地減少開關狀態變化時所引起的開關損耗，因此每一個開關狀態都的遵守一個原則：每次開關狀態切換時只有一個開關運作。

　　調制順序為：000→100→110→111→110→100→000,圖5為調制后的變流器觸發脈沖信號。

　　4 基于Matlab 的仿真

　　通過Matlab 仿真，對無差拍SVPWM 控制策略的APF 建立仿真模型，仿真模型參數設計為：電抗L 為2 mH,線電壓380 V的三相交流電源，APF直流側電壓為800 V,負載為阻性負載與三相不控整流橋，其阻值為5 Ω，開關頻率8 kHz.電力有源濾波器Matlab 仿真如圖6所示，其仿真波形如圖7所示。

　　仿真結果表明，a相電流電流通過APF諧波補償后基本保持正弦。由此得出，APF具有較好的電流跟蹤與補償?shù)男Ч?/FONT>
