摘要：注塑機作為一種重要的塑料加工成型機械，在國民生產中發揮著越來越重要的地位。本文提出一種注塑機控制器的軟件系統實現方案，首先簡要探討注塑機控制器的主要功能，接著分析其硬件設計，然后對注塑機控制器的軟件部分進行設計。

　?。保⑺軝C(jī)工作原理及系統介紹

　?。保薄∽⑺軝C(jī)的主要結構

　　注塑機是一種將塑料注塑成型的裝置。以高壓高速的方式將塑料熔體注入閉合的模具型腔內，再經冷卻定型之后，得到了一種和模具型腔形狀一致的塑料制品。其組成結構圖如圖１所示。

　?。保病〗Y(jié)構系統和功能的介紹

　　注塑機通常由注射系統、電氣控制系統、潤滑系統、加熱及冷卻系統、安全監測系統等組成。

　?。ǎ保┳⑸湎到y(tǒng)

　　注射系統的作用：注射系統是注塑機主要的組成部分之一，目前應用廣泛的是螺桿式。其作用是，在注塑料機的一個循環中，能在規定的時間內將一定數量的塑料進行加熱塑化。

　　注射系統的組成：注射系統由塑化裝置與動力傳遞裝置組成。

　　螺桿式注塑機塑化裝置主要由加料裝置、料筒、螺桿、過膠組件、射嘴部分組成。動力傳遞裝置包括注射油缸、注射座移動油缸以及螺桿驅動裝置。

　　（２）電氣控制系統

　　電氣控制系統能夠?qū)崿F(xiàn)注射機的工藝過程要求及各種程序動作。其主要由儀表、加熱器、電器、電子元件以及傳感器等組成。

　?。ǎ常┘訜幔鋮s系統

　　加熱系統是用來加熱料筒及注射噴嘴的，注塑機料筒一般采用電熱圈作為加熱裝置，安裝在料筒的外部，并用熱電偶分段檢測。熱量通過筒壁導熱為物料塑化提供熱源；冷卻系統主要是用來冷卻油溫，油溫過高會引起多種故障出現所以油溫必須加以控制。另一處需要冷卻的位置在料管下料口附近，防止原料在下料口熔化，導致原料不能正常下料。

　　（４）潤滑系統

　　潤滑系統是注塑機的動模板、調模裝置、連桿機鉸、射臺等處有相對運動的部位提供潤滑條件的回路，以便減少能耗和提高零件壽命，可以定期潤滑。

　　（５）安全保護與監測系統

　　注塑機的安全裝置主要是用來保護人、機安全的裝置。主要由安全門、安全擋板、液壓閥、限位開關、光電檢測元件等組成．監測系統主要對注塑機的油溫、料溫、系統超載，以及工藝和設備故障進行監測，發現異常情況進行指示或報警。

　?。保场」ぷ鬟^程

　　不同的注塑機完成注射成型的動作不完全一致，但其基本過程相同。如圖２所示。

　　影響注塑成型重要的工藝條件是溫度、壓力、速度以及各個注塑過程所持續的時間。注塑過程需要控制的溫度有料筒溫度、噴嘴溫度和模具溫度等，前者影響預塑過程，后者影響成型過程。

　?。玻⑺軝C(jī)軟件系統的控制

　　２．１　注塑機軟件控制系統設計要求

　　注塑機控制系統要求對系統運行狀態進行監測，其主要包括：

　　（１）利用ＬＣＤ液晶對當前系統的運行狀況和注塑參數修改進行顯示。

　?。ǎ玻ψ⑺芟到y(tǒng)的動作、各點溫度值以及位置進行監測。

　?。ǎ常┍O(jiān)視料筒各段溫度及加熱狀態。

　?。ǎ矗┫到y(tǒng)支持操作人員通過人機接口可以方便地對模具資料進行修改和設定。

　?。ǎ担┕收蠄?bào)警：對生產過程中的各類故障如超溫，超位等進行聲音報警。

　　２．２　開發環境介紹

　?。玻玻薄【帉懻Z言的選擇

　　對于單片機的開發應用中，逐漸引入了語言，Ｃ語言就是其中的一種。匯編語言的可控性較語言來說更具優越性。程序編寫語言比較常見的有Ｃ語言、匯編語言。匯編語言的機器代碼生成效率高，控制性好，但就是移植性不高。

　　Ｃ語言編寫的程序比用匯編編寫的程序更符合人們的思考習慣。還有很多處理器都支持Ｃ編譯器，這樣意味著處理器也能很快上手。且具有良好的模塊化、容易閱讀、維護等優點，且編寫的模塊程序易于移植?；冢谜Z言和匯編語言的優缺點，本系統采用Ｃ語言編寫方法。

　　軟件編寫的主體思路是將系統按功能模塊化劃分，然后根據模塊要實現的功能寫各個子程序。整個軟件程序的編寫采用查詢式方式編寫的。

　　２．２．２　編譯軟件

　　單片機開發不僅需要用到硬件外，軟件也是少不了的，將匯編語言源程序轉換為ＣＰＵ可以執行的機器碼的方法有兩種，其一是手工匯編，其二是機器匯編，目前已極少使用手工匯編的方法了。

　　隨著單片機開發技術的逐漸成熟，機器碼的方法已經從普遍使用匯編語言升級為使用語言開發，單片機的開發軟件也在不斷發展，本設計不要用Ｋｅｉｌ軟件進行語言的編寫。

　　２．３　多點溫度采集

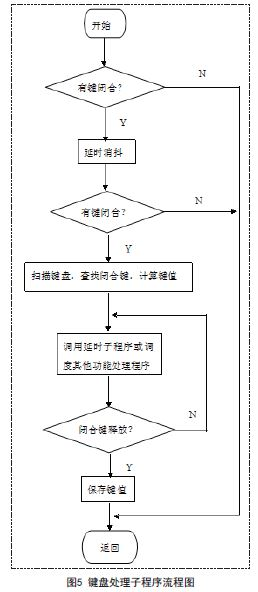

　　本節主要敘述注塑機溫度控制系統軟件的設計過程。分析注塑機問年度控制系統軟件需要實現的功能能；介紹軟件設計的基本原則；采用模塊化設計系統主程序、采樣子程序、鍵盤處理程序。

　　２．３．１　系統軟件需要完成的任務

　?。帷。?dāng)?shù)據采集：采集３組料筒溫度信號。

　?。猓o定溫度信號的輸入；包括上限溫度、下限溫度和工作溫度。

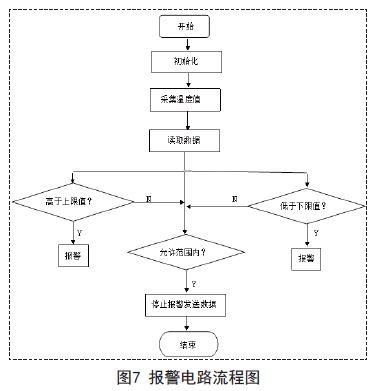

　?。悖崾咎幚砗蛨?bào)警。

　?。洌疁囟鹊娘@示。

　?。玻常病≤浖脑O(shè)計基本原則

　?。幔犀F(xiàn)場功能要求。

　　ｂ．Ｋｅｉｌ?。密浖峁┝藚R編語言和Ｃ語言程序之間相互調用的功能，使得在設計中，可以采用混合設計的方法，不同的程序段使用方便的方式編程。

　?。悖绦虮M量可能地采用模塊化結構，使得軟件結構清晰，容易閱讀和理解，利于程序的維護和調試。

　?。洌峁┍匾某绦蛘f明，利于維護、改進和功能擴展。

　　２．３．３　溫度檢測程序流程圖

　　主程序主要實現系統初始化，設置內存單元等功能。本系統的主程序流程圖如圖３所示。

　　流程圖說明：本設計想要實現的是小型而且簡易的注塑機的溫度顯示與檢測。

　　與以往的注塑機不同，本設計的溫度檢測使用的是ＤＳ１８Ｂ２０，該傳感器是一種新型的溫度傳感器。

　?。模樱保福拢玻暗模遥希秃停遥粒椭噶畋恚ㄈ绫恚焙捅恚玻?/FONT>
