Magelis以太網的應用

　　Magelis 人機界面

　　有多個型號內置以太網接口，可直接連接在以太網上，網絡連接及參數設定非常方便。并且多個Magelis可在同一個以太網上應用，同時顯示和設定參數。

　　內置以太網接口的Magelis型號

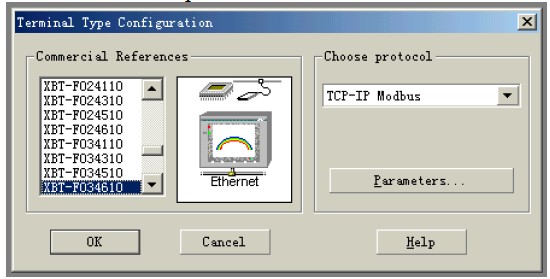

　　在XBT-F024610、XBT-F034610、XBT-FC044610、XBT-FC064610 、XBTF084610都可通過內置接口連接以太網， 可通過Terminal Type Configuration 窗口選擇Magelis的型號，并通過Choose protocol選擇通訊協議為：TCP-IP Modbus

　　通訊協議及參數的設定

　　點擊Terminal Type Configuration窗口中的Parameters,則可彈出Ethernet TCP/IP Modbus Protocol Parameters Configuration 窗口，在此可設定IP地址，子網掩碼，網關地址。

　　配置設備標記

　　通過以上二項的設定可確定Magelis的型號、通訊協議及IP地址。另設定Magelis要訪問的設備的地址?？赏ㄟ^(guò)Configure菜單中的Equipment Symbols可進入Configure EquipmentSymbols窗口，點擊Add或Modify可彈出Equipment窗口，即可對要訪問的設備地址和設備標記進行增加或修改。

　　變量地址的定義

　　在Magelis的同一個畫面中可同時顯示和設定多個設備的參數。在參數的Properties of AlphanumericField窗口中點擊Variable欄中的Modify可彈出Variable畫面，并在Equipment中選擇要顯示和設定的相應設備標記及參數地址。

　　通過以太網的畫面

　　在Transfers選項中選擇Remote Address則彈出Remote Address Configuration畫面，在IP addressof the remote 中設定相應要傳輸?shù)腗agelis的IP地址，則可通過計算機的以太網直接畫面，其速度非?？?。
