1、引 言

　　任何一個移動通訊網絡必須與其他的移動通信系統（CDMA網絡、GSM網絡、廣播電視、無線局域網、尋呼等）共存于一個復雜的無線環境中，由于每種通信系統也都會采用各種復用方式來提高頻譜效率，增加容量，勢必會引入同/鄰頻干擾，同時無線系統還存在著電波傳播多徑效應造成的干擾、以及有些無線射頻設備故障后也會產生影響通信的信號等。這些干擾信號必定會對網絡覆蓋區域的通信指標（掉話率、呼叫建立成功率、阻塞次數、通話質量等）產生不利的影響。
　　圖1.1以及圖1.2分別為10月4日以及10月12日同一C網基站在受到干擾的情況下以及干擾解除后，業務信道承載的ERL以及呼叫阻塞率在相同時段內的變化走勢?？梢?jiàn)，干擾消除后，業務信道承載的ERL在話務忙時比受到干擾的情況下有很大提高；同時，呼叫阻塞率的下降更是明顯。這就表明，網絡干擾對基站的影響程度是非常大的，干擾測試對于網優工作的順利開展的重要性也是不言而喻的。

　　　
圖1.1 干擾前后業務信道承載的ERL對比　
　　　　
　　圖1.2 干擾前后呼叫阻塞率的對比圖

　　2、三個經典的

　　本文只通過實際工作中的去分析干擾

，以起到以點擊面的作用，對于干擾的詳細查找方法以及過程本文不再過多贅述。

　　2.1 CDMA無線上網卡干擾

時間段：2005年12月22日開始—2006年1月10日結束。

影響力：用戶起呼很困難，電話打不出，產生大量投訴。一德游龍基站和大德路基站各項指標突降，其中掉話率由原先的0.88%增至6.78%,CDMA網絡的穩定性與良好的口碑面臨著強大的考驗。

范圍： 干擾主要集中在以一德路為中心，北至大新路，南至長堤大馬路路段附近，室外測試NOISE值平均在-65—-75dbm左右，處于一個較高的水平。

分析：該干擾的特點是主要集中在載頻。第二載頻偶爾也會出現。其中，對一德游龍第三扇區載頻影響，時DUMP值在-50左右，已經完全打不了電話。

　　首先，需要確定的是，該干擾是來自基站（直放站）本身的干擾還是來自外界無線環境的干擾。于是先后關閉了萬菱廣場、山海城、長堤路挑戰者網吧的直放站，發現干擾依舊存在，那就證明：干擾只可能是由于基站本身版件故障或者外部無線環境干擾引起。隨后通過對機房硬件設備進行檢測（互換天饋、載波、功放、測功率等），終也排除了基站本身故障的可能性。那么，干擾只有可能是外部無線環境引起的了。

　　由于室外路面NOISE值普遍很高，可以判定干擾源一定很強。首先，需要明確干擾源的大致方向，這樣才能提高查找效率。因此，優化工程師登上了干擾區域附近7、8幢高樓，進行多點定位，終把目標鎖定在一幢居民樓里。隨后，對這幢樓進行地毯式搜索，終確定了干擾源所在。

圖2.1.1 泰克干擾頻譜圖

　　在該樓外路面天線對著此樓，波形與普通通話波形一致，均為一個持續存在的方波，NOISE在-85DBM左右，但當越靠近如上圖所示住戶家時，波形開始漸變?yōu)槿鐖D2.1.1 所示，NOISE突增為-17DBM，一般的通信設備是不可能產生這么高的底噪的。隨后，在該住戶家里，發現該住戶正在使用聯通CDMA1X無線網卡上網?！　?br>　　為了確認是這張卡的問題（因?yàn)榇饲皬膩?lái)沒有過無線上網卡干擾的先例），將上網卡斷線，再檢查實時干擾值，發現干擾值已經消失了；再連通，干擾再次出現，目標鎖定。

　　小結：首先，用戶上網往往具有一定的規律性，一般都是在某一個固定的時間段，可以通過PCMD分析鎖定一些“懷疑”用戶再進行分析。其次，一般上網卡引起的干擾，干擾值都很強，是做不了起呼的，很像硬件的干擾，這也是其一個特點。還有就是要記住上網卡干擾的波形圖，這對以后現場判斷類似問題很有益。

　　2.2 SMART SWITCH故障引起的干擾

時間段：2006年10月15日開始—2006年10月26日結束。

影響力：處在干擾值的第3扇區覆蓋下的CDMA用戶無法起呼，1、2扇區下的用戶可以起呼，但通話斷續。

范圍：重點是荔灣路南第3扇區的覆蓋范圍，包括荔灣路部分地區、動感小西關等場所。荔灣路南第1、2扇區也有輕微干擾，其覆蓋范圍內的用戶通話會斷斷續續，周?chē)揪菊！?/P>

分析：干擾值強弱相差很大，干擾值不穩定，出現時間隨機。其中以3扇區干擾值DUMP在-55左右，1、2扇區也有輕微干擾，干擾DUMP值在-75左右。

SMART SWITCH故障導致1、2、3扇區均產生干擾，其中3扇區無法起呼。原理如下：　

圖2.2.1 時鐘連接分布圖　
　　　　　　　　
圖2.2.2 系統用戶線路圖

本地晶振OM自激產生15Mhz的基準時鐘脈沖，通過smart switch傳到TFU（CDBS和cp3.0、4.0沒有smart switch，基準時鐘直接從OM傳到TFU），GPS從天面收到衛星信號通過GPS饋線接到避雷器再到跳線接到TFU，兩路時鐘信號TFU里進行同步，同步后把同步的時鐘信號分配給CCU和CBR（在GPS沒有同步的時候CCU和CBR都不能激活）。

　　因此，SMART SWITCH故障會導致打不了電話，無法切換（某一個扇區或者多個），在基站重起后又有幾十秒鐘時間是正常的，隨后便無法起呼，信號脫網，再重新占到其他正常PN上。更換SMART SWITCH后即恢復正常。

廣州已經有三個SMART SWITCH：番禺一例、天河一例、本例。

本次干擾處理過程：排除直放站——排除外部干擾——內部干擾。

使用方法：接假負載、互換饋線、互換CBR、濾波器、功放。

小結：假負載不能100%判斷出是否基站故障導致干擾。這是因?yàn)?，由于基站某些特殊板件發生故障，導致大量用戶手機的上行鏈路很差，產生干擾，這時如果接假負載干擾會消失，但不能因此判斷是外部干擾，其實這也是由于內部硬件故障導致的。

　　在本例中，開始是通過接假負載，干擾消失，得出外部干擾結論，但是通過掃頻查找，始終無法定位干擾源確切位置。，通過

互換天饋才確定出是內部干擾，和假負載得出的結論恰好相反。終結果證明，假負載是不能說明問題的。

　　因此，在以后的查干擾過程中，建議不要用假負載來判斷干擾的類型，的方法還是互換天饋或者互換扇區板件（CBR、濾波器、功放等）。這個經驗CDMA/GSM均適用。

　　2.3 電視信號放大器故障引起的干擾

時間段：自從2006年8月1日開始—2006年8-8日結束。

范圍：廣州東圃二馬路附近，其中以東圃二馬路干擾為嚴重。

影響力：東圃二馬路附近出現大面積干擾，干擾遍及周?chē)鷰讉€(gè)基站，，并且有一個特點，只有第二載頻統計有干擾，其他載頻都正常。

分析：自8月5日開始連續出現，其中東圃二馬路第1扇區2載頻干擾強，OMP上DUMP統計在-45dBm以上，DA上統計干擾平均值>-3000，周?chē)臇|圃宦溪、天河?xùn)|圃、東圃龍步、天河珠村等基站均也不同程度受影響。

　　由于東圃二馬路的干擾強，而且都集中在第2載頻，所以首先需要確認是否是基站本身出現了問題。首先，通過上站檢查，接假負載連接檢查，排除了這種可能性；其次，又排除了直放站的可能性，終將干擾定性為外界干擾。

　　隨后用泰克進行現場掃頻查找，先在東圃二馬路站上進行排查，由于該站點第1扇區受干擾為嚴重，所以可能就在第1扇區的方向附近。首先，通過掃頻，初步確定了干擾源大致方向，來自東北方向，一所學校附近。

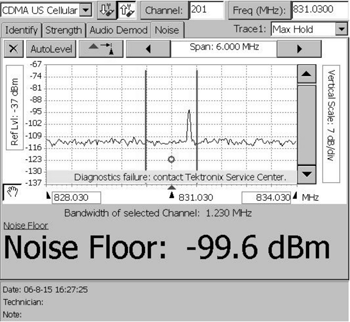

圖2.3.1泰克查到的干擾頻譜圖

　　由圖2.3.1可見，當時波形出現一個小尖峰的形狀，正好落在201載頻頻段內。在判斷好了初步干擾方向之后，便進行下一步的方向確認，在那所學校附近，進行第二步的掃頻，終確定了干擾源來自于一個出租樓內。當時的泰克顯示的波形（如圖2.3.2）：很明顯，和先前那個尖峰相比，這個尖峰現在更強了，證明這就是干擾源所在地。

圖2.3.2 泰克在出租屋附近查到的干擾頻譜圖

　　在樓內，發現了這個干擾源，原來是一個電視信號放大器，當現場關掉了信號放大器后，干擾隨即消失。目標鎖定！

　　小結：和無線上網卡的干擾的區別是：上網卡的干擾往往影響是整個頻段的，很像用戶打電話的波形，是方波；而類似此處的外界干擾，往往影響不是整個頻段，而是以一個尖的波峰的形式出現。此外，補充一點，有時調整電視信號放大器內的衰減旋鈕也可以在不關閉信號放大器的情況下降低干擾強度。

　　3、總 結

　　本文從三個比較經典的CDMA干擾出發，較詳細地說明了各自的特點，并且對每一個都做了分析小結，希望能對以后的更為復雜網絡的干擾查找工作起到拋磚引玉的作用。
