基于 ATmega16 單片機的微型氣象探測系統設計

電子愛好者博客

　　摘要：設計了一種便攜式低功耗微型氣象探測系統，該系統以低功耗ATmega16單片機作為核心控制部件，采用溫濕度傳感器、氣壓傳感器以及光強度傳感器，進行溫度、濕度、氣壓和光照強度的測量；通過12864液晶、時鐘芯片和E2PROM實現數據的顯示、存儲和查詢。實驗測試結果表明該微型氣象探測系統的測量精度達到了普通氣象測量要求，穩定性高。由于該氣象探測系統具有微型化、低功耗、實時化和便攜式等特點，因而特別適用于小區域的氣象監測。

　　0 引言

　　氣候變化使得我國干旱，洪澇等自然災害更加嚴重，提高我國的氣象探測能力，有助于增強我國災害預警和人工影響天氣能力。因此，氣象要素測量系統開發研究具有重要的意義。目前很多地區氣象要素的測量大多依靠當?shù)靥鞖忸A(yù)報，然而天氣預報地域范圍較廣，無法精確到小區域的氣候測量。而搭建氣象臺成本較高，性價比低，因此設計一種微型化，便攜式的綜合氣象探測系統就顯得十分必要。針對以上問題本文設計了一種便攜式氣象探測系統，該氣象檢測系統可以有效地測量小區域的溫度、濕度、氣壓、光照強度等氣象參數，精度可達到普通氣象測量要求，還有顯示、存儲、回溯查詢的功能，具有低功耗、微型化、便攜式、低成本的特點，適應于各種小區域的氣象測量，具有一定的實用價值。

　　1 系統設計和工作原理

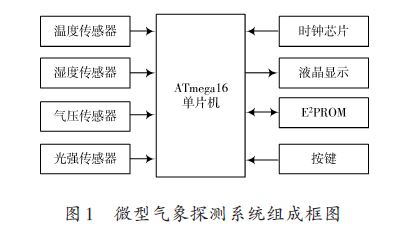

　　本氣象測量系統以低功耗AVR 單片機ATmega16作為核心控制部件，如圖1所示，由溫度測量模塊、濕度測量模塊、氣壓測量模塊、光照強度測量模塊、時鐘芯片、E2PROM、液晶顯示和獨立按鍵等模塊組成。通過各個傳感器將溫度、濕度、氣壓、光強度轉化為電信號，利用單片機處理后得到測量數據，并在液晶上顯示。通過E2PROM 和獨立按鍵實現數據的存儲和查詢。按下存儲鍵，儲存各個測量數據和時鐘芯片得到的當前時間；按下查詢鍵，查詢以前存儲的測量數據。同時該系統還具有自動測量功能，自動測量時，關閉液晶，測得數據每30 min存入E2PROM一次。

　　2 氣象探測系統硬件設計

　　2.1 ATmega16簡介

　　ATmega16 是Atmel 公司推出的基于增強的AVRRISC結構的低功耗8 位CMOS微控制器[1?2].由于其先進的指令集以及單時鐘周期指令執行時間，ATmega16的數據吞吐率高達1 MIPS/MHz,從而可以緩減系統在功耗和處理速度之間的矛盾。ATmega16擁有強大的處理能力，集成度高，嵌入模塊豐富（32 個通用工作寄存器、10位A/D 通道、16位定時器、512 B E2PROM、16 KB的系統內可編程FLASH 等），多用于智能家電、智能儀表、電池供電等便攜式設備中。本氣象探測系統采用ATmega16單片機為主控芯片，不僅滿足了設計的要求，可以直接運用內部集成的8通道10位A/D和16位定時器，減少外圍模塊，從而提高系統穩定性。ATmega16可寬電壓運行（2.7~5.5 V）。在省電模式下，異步定時器繼續運行，允許用戶保持一個時間基準，而其余功能模塊處于休眠狀態，這有效地減少系統功耗，節約電能。

　　2.2 溫度測量模塊

　　目前常用的溫度傳感器主要有模擬式和數字式兩種。模擬式的溫度傳感器主要有PT100,其精度高，性能穩定[3],工作溫度在-200~650 ℃之間，但是由PT100構成的溫度測量電路十分復雜，成本和功耗較大，而且普通氣象測量對于溫度測量的精度要求并不高，所以，本設計選用電路簡單的數字式溫度傳感器DS18B20[4].

　　DS18B20是世界上第一片支持“一線總線”接口的溫度傳感器，內部自帶可編程9~12位轉換精度的模/數轉換器，溫度數字量轉換時間為200 ms,分辨率可達0.062 5 ℃，測量范圍為-55~125 ℃，供電范圍為3.0~5.5 V.它采用先進的單總線進行數據通信，而且可以不需要提供額外的電源，直接通過DQ與單片機的通信口相連，為傳感器供電。選用此傳感器不僅滿足精度要求，而且電路簡單，還可以達到低功耗的功能。溫度測量電路如圖2所示，圖中為DS18B20設計了外接的電源，R1的兩端分別與VCC 和DQ相連，將DQ端的電壓拉高為傳感器供電。電容C1 接在GND 和VCC 之間起到非直流濾波作用，提高DS18B20的穩定性，從而提高溫度測量的精確度。

　　2.3 濕度測量模塊

　　濕度傳感器主要分為電容式和電阻式兩大類，目前應用比較廣泛的是HS1101電容式濕度傳感器，它典型的供電電壓為5 V.HS1101穩定性好、精度高、外帶防護罩、抗靜電、防灰塵、并可抵抗氨水、氯氣等，可測量的濕度范圍為1~100% RH,精度可達[5]±2% RH,符合普通氣象測量的要求。當相對濕度變化時HS1101的相對電容改變，相對電容大小的改變會導致充放電時間的變化，測量時僅需要根據充放電頻率即可計算出相對濕度。

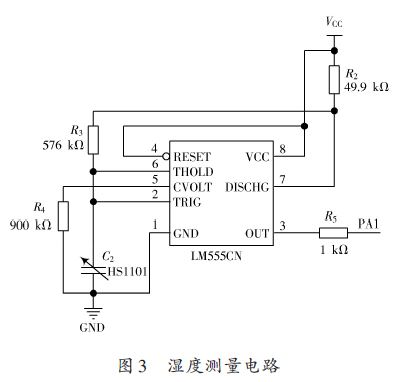

　　濕度測量電路如圖3所示，相對濕度測量通過555多諧振蕩電路實現，HS1101 作為電容變量接在LM555CN芯片的2腳和5腳之間，管腳7用作電阻R2 的短路，等量電容HS1101 通過R2,R4 充電到門限電壓（約0.67 V），通過R3 放電到觸發電平，然后R3 通過7腳短路到地，傳感器由不同的電阻R2,R3 充放電，形成充放電循環，形成方波。由單片機測得方波頻率，根據HS1101的換算關系，轉換成濕度值。

　　2.4 氣壓測量模塊

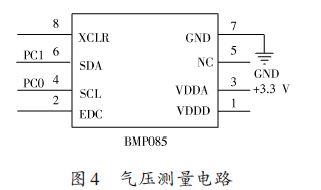

　　氣壓模塊選用BOSCH公司生產的具有溫度補償能力的集成數字氣壓傳感器BMP085[6],它包含電阻式壓力傳感器、AD轉換器和控制單元，其中控制單元包括E2PROM和I2C接口。這種數字壓力傳感芯片的供電電壓為1.8~3.6 V,它具有超低功耗（標準工作模式下5 mA;待機電流0.1 mA）、高精度（低功耗模式下分辨率為0.06 hPa）和高可靠性，已廣泛應用于天氣預報、GPS精準導航、垂直速度指示和風扇功率控制等領域，其經濟性和適用性均符合本設計的要求，BMP085的輸出與外加壓強成正比，測量范圍是300~1 100 hPa,完全校準數字輸出，在完成采樣后，通過I2C 總線直接將數據傳送給微處理器。氣壓測量電路如圖4 所示。值得注意的是，BMP085數字壓力傳感器對氣壓？海拔高度提供了參考公式，利用該公式配合傳感器測量的氣壓值能夠較好地得到海拔高度[6?7].

　　2.5 光強度測量模塊

　　光強模塊的主要部件是BH1750FVI[8?9],這是一種16 位數字輸出型環境光強度傳感器集成芯片，其具有兩線式串行總線接口，內置了16位AD轉換器，功耗低，集成度高，不需任何輔助器件就能夠完成光照度測量，設計人員無需考慮傳感器標定、信號放大、模/數轉換等過程，只需通過I2C BUS接口完成傳感器設置與照度讀取等操作。BH1750FVI光源依賴性弱，受紅外線影響很小，能夠測量范圍廣泛的輸入光（相當于1~65 536 lx），可對廣泛的亮度進行1 lx的高精度測定。利用它的高分辨率可以探測較大范圍的光強度變化，能夠根據收集的光線強度數據來調整液晶或者鍵盤背景燈的亮度。

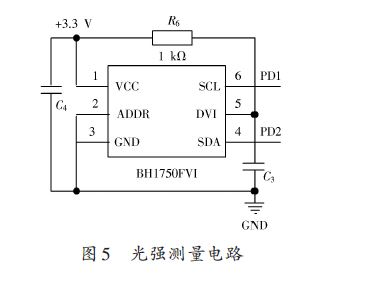

　　BH1750FVI工作電壓為2.4~3.6 V,典型的測量時間為120 ms.ATmega16 單片機通過BH1750FVI 采集環境光的強弱的數據。單片機和BH1750FVI之間的通信使用標準的I2C協議，單片機通過內部包含的I2C通信接口與BH1750FVI的I2C接口相連，容易實現編程與控制。如圖5所示，BH1750FVI只占用了單片機的兩個I/O接口，其中時鐘端SCL,數據端SDA 分別外接到了單片機的PD1和PD2口。

　　2.6 人機接口模塊及其他硬件模塊

　　鍵盤模塊：采用6 個獨立按鍵，分別對應觀測、查詢、儲存、自動測量、上、下6個功能；上、下鍵用于在查詢功能中看不同時期的測量值。

　　液晶顯示模塊采用低功耗12864 液晶，3.3 V 供電，打開背光時工作電流約10 mA,關閉背光工作電流小于1 mA.觀測時實時顯示溫度、濕度、氣壓、光照；查詢時，顯示記錄的測量值和測量時間；自動測量時，可由單片機控制，關閉背光，減少電能消耗，達到低功耗效果。

　　系統電源模塊：電路中共用到3.3 V,5 V電壓值，由于是便攜式產品，可用5 V 鋰電池供電。進入系統后，5 V 電壓通過LM1117?3.3 V 得到3.3 V 電壓給12864液晶、數字氣壓傳感器BMP085 和數字光強度傳感器BH1750FVI等模塊供電。

【!=={$pagepage}==】

　　時鐘模塊：實時時鐘采用低功耗芯片DS1302,可自動對秒、分、時、日、周、月、念年及閏年補償進行計數，擴展萬年歷功能顯示，功耗低，2.5 V 供電時，功耗小于[10]

　　300 nA,且精度較高，滿足系統需求。

　　E2PROM 模塊：由于儲存數據較多，選用儲存空間較大，成本較低的AT24C256[11] 儲存器。這種E2PROM具有32 KB容量，通過I2C總線與單片機相連，實現數據的儲存與讀取。

　　3 氣象探測系統軟件設計

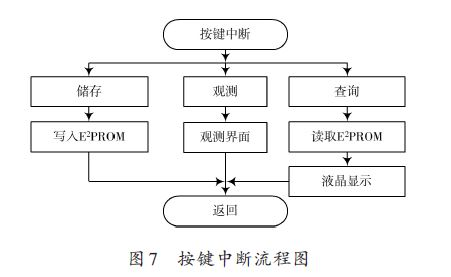

　　微型氣象探測系統的軟件設計主要包括系統的初始化、溫度數據采集、濕度數據采集、氣壓數據采集、光照強度數據采集、時鐘芯片、液晶顯示、儲存、按鍵等9個模塊，主要流程如圖6,圖7所示。

　　系統初始化以后，各個傳感器開始采集數據、時鐘芯片開始計時、單片機開始處理數據、液晶開始實時顯示數據。當觸發不同的功能按鍵，系統進入按鍵中斷，執行儲存、查詢數據等功能。值得注意的是，傳感器采集的數據受外界因素的干擾，有可能采集到存在誤差較大的數據，為了保證測量的精確性，對采集到的數據每10個做平均值，其平均值作為最終的測量數據，進行顯示、儲存，以減小測量誤差。

　　4 實驗測試結果對比與分析

　　如圖8 所示，經過軟硬件調試后，微型氣象探測系統成功實現了溫度、濕度、氣壓、光照強度的測量、顯示、存儲、查詢功能。為了測試本氣象探測系統測量的精確度，分別將系統在2013年2月19日14時5分和2013年2月20日9時25分于南京浦口室外讀到的數據與中央氣象臺同一時間發布的南京天氣實況進行對比，測試結果見表1.

　　從對比結果可以看出，本文設計的微型氣象探測系統和中央氣象臺發布的溫度、濕度、氣壓基本一致，由于天氣預報范圍很廣，而本氣象探測系統測量的是小區域內的氣候，所以測量值存在微小差異很正常，更可以說明在小范圍區域，本設計測量值更精確。由于天氣預報中只有光強度定性的數據，沒法做直接的比較。值得注意的是，本氣象探測系統的光照強度測量數據對于判斷室內光強的強弱和路燈基礎照明的好壞也有較好的參考價值�？傊�，實驗對比表明本文設計的氣象探測系統精度達到普通氣象測量要求，穩定性好，適用于小區域內的氣候測量。

　　5 結語

　　針對天氣預報范圍太廣，無法精確到小范圍區域；氣象臺成本太高；便攜式氣象儀匱乏的現狀，設計了基于ATmega16低功耗單片機的便攜式氣象探測系統。該氣象探測系統集成了多種氣象傳感器，可系統地測量溫度、濕度、氣壓和光照強度等氣象參數，精確度達到了普通氣象參數的測量要求，具有數據儲存和回溯查詢的功能。

　　同時功耗低，可用普通5 V鋰電池供電，攜帶方便，可適應于各種小區域環境的氣侯預報，具有一定的實用性。
