　　摘要

　　近幾年,電子設備雖在向多功能發展，但至今,家電，玩具，以及電表等方面還是以8位的微控制器作為主要CPU。

　　本公司考慮到8位機在亞洲地區為中心的市場需求還很高的,在前年推出了8位微控制器「F²MC -8FX系列」,現備有從28引腳到100引腳封裝品的，計8系列的產品,并依次開始了批量生產。這次又新增加了100引腳封裝品「MB95120系列」,64引腳封裝品「MB95160M系列」的2個系列。

　　MB95120系列以作為帶LCD顯示的遙控器用主單片機，ＤＶＤ播放器等的輔助單片機為主要對象擴展銷售，而MB95160M系列以作為帶LCD顯示的電飯鍋,微波爐等家電的輔助單片機為主要對象擴展銷售。

　　特點

　　本系列產品具有共同特點和功能。在這里將介紹以前本刊介紹過的下述6個功能及其他新的功能。

　　•待機解除，不僅是外部中斷，周邊設備的輸入也能解除待機

　　•每個系統都有可由用戶選擇「8/16bit復合計時器」的功能

　　•能與外部阻抗匹配的由軟件來設定內部變換時間的「8/10bitA/D轉換器」

　　•低 耗電方式時能以1分為單位計時的「時鐘比例因子/計時器」

　　•能同時啟動數個「8/16bitPPG計時器」

　　•CPU低電壓高速動作的實現，充實的PLL倍頻/分頻功能

       LCD控制器的閃爍功能

       本系列的LCD控制器利用硬件協助來實現閃爍功能，僅通過選擇與段相應的寄存單元(比特)就可以控制0.5秒/1.0秒的間隔閃爍。因為不象以前那樣由軟件來對段進行開/關處理進行閃爍，從而降低了軟件負荷。

　　LCD控制器端子與通用端口兼用

LCD控制器的電源端和公用端子等,在不用的情況下可作為通用端口利用。本產品最大限度的考慮了使用戶能利用更多端口的問題。

　　功能一覽如表1所示，MB95F128方塊圖如圖1所示。

       MB95120系列的特長

　　•主時鐘,輔助時鐘2系統

　　•LCD控制器:40段×4公用端子,最大可顯示160象素，帶閃爍功能2個領域中,在一個領域?qū)嵭蠧PU命令

　　•的同時,能在另一領域進行寫入/消除「雙動作閃存」

　　•封裝: LQFP-100引腳(14mm×14mm,引腳間距0.5mm) QFP-100引腳(14mm×20mm,引腳間距0.65mm)

        MB95160M系列的特長

　　•LCD控制器:32段×4公用端子,最大可顯示128象素，帶閃爍功能

　　•主時鐘,輔助時鐘2系統

　　•裝載只有1個扇區的1波段閃存(MB95F168M)

　　•封裝: LQFP-64引腳(10mm×10mm,引腳間距0.5mm)  LQFP-64引腳(12mm×12mm,引腳間距0.65mm)

　　應用舉例

　　圖2，圖3是本產品的應用舉例。

　　MB95F168M可用作暖風機，電烤箱等帶有LCD顯示的小規模系統的主要控制。MB95F128可用于象DVD播放機那樣的有LCD顯示的子系統里，也可以用于帶LCD多輸入遙控器中。

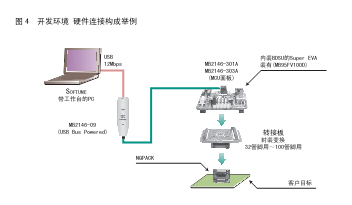

　　開發環境F²MC-8FX開發環境的硬件構成如圖4所示，表2是開發工具一覽表。

　　在該系列里，備有帶有通用評估芯片「MB95FV100D」的MCU板。即使在開發不同封裝品種的產品時，也不需要交換評估的芯片，該開發環境可以用于軟件開發。開發完成的軟件資源可以用于不同封裝的品種，為客戶削減軟件開發的成本作出了貢獻。此外，軟件的開發可在本公司的SOFTUNEV3綜合開發環境的F²MC-8FX對應版上進行。

       今后的工作
       本公司今后還將繼續擴充16MHz的F²MC-8FX系列產品(圖5)。同時繼續擴展不同封裝和ROM/RAM的存儲容量不僅僅是閃存，而且還將進一步開發低價格，低功耗的膜制品，與以往一樣我公司將繼續為客戶提供范圍更加廣泛的可選擇的解決方案。
